远传磁翻板液位计的工作原理
2021/3/8

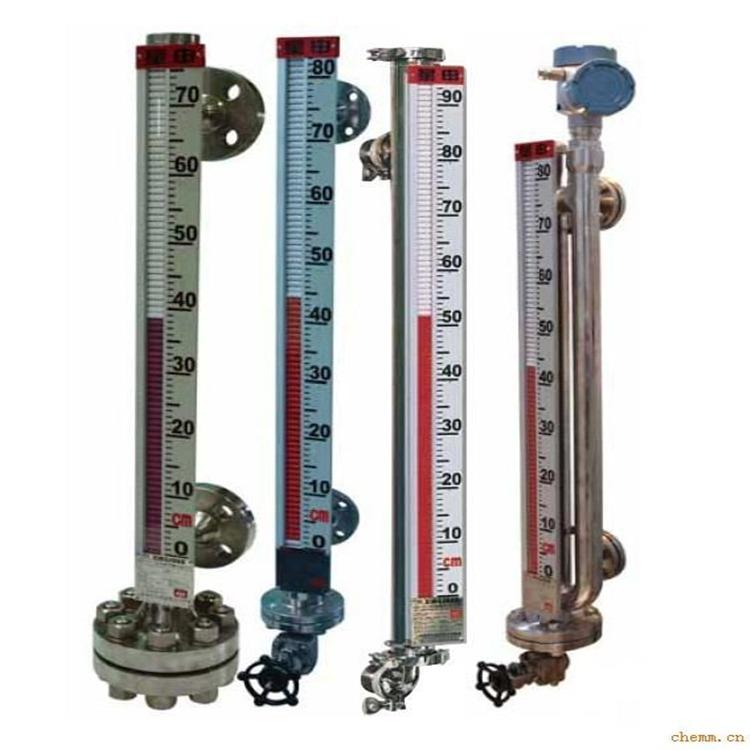

远传磁翻板液位计的工作原理远传磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中液位升降时，液位计主导管中的浮子也随之升降，浮子内*磁钢通过磁耦合传递到现场指示器，驱动红、白（黑）翻柱或翻板翻转180°，液位上升时，翻柱或翻板由白（黑）色转为红色，当液位下降时，翻柱或翻板由红色转为白（黑）色，指示器的红、白（黑）界位处为容器内介质液位的实际高度，从而实现液位的指示。 安装图产品结构原理： 位置L1<300订货时应明显提出>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量， 远传磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性， 远传磁翻板液位计当配有远传配套仪表时需做到如下几条：
（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质），
（2）、远传配套仪表上感应面应面向和紧贴主导管，
（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上，
（4）、远传配套仪表与显示仪表或工控机之间的连线好单独穿保护管敷设或用屏蔽二芯电缆敷设，
（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。
