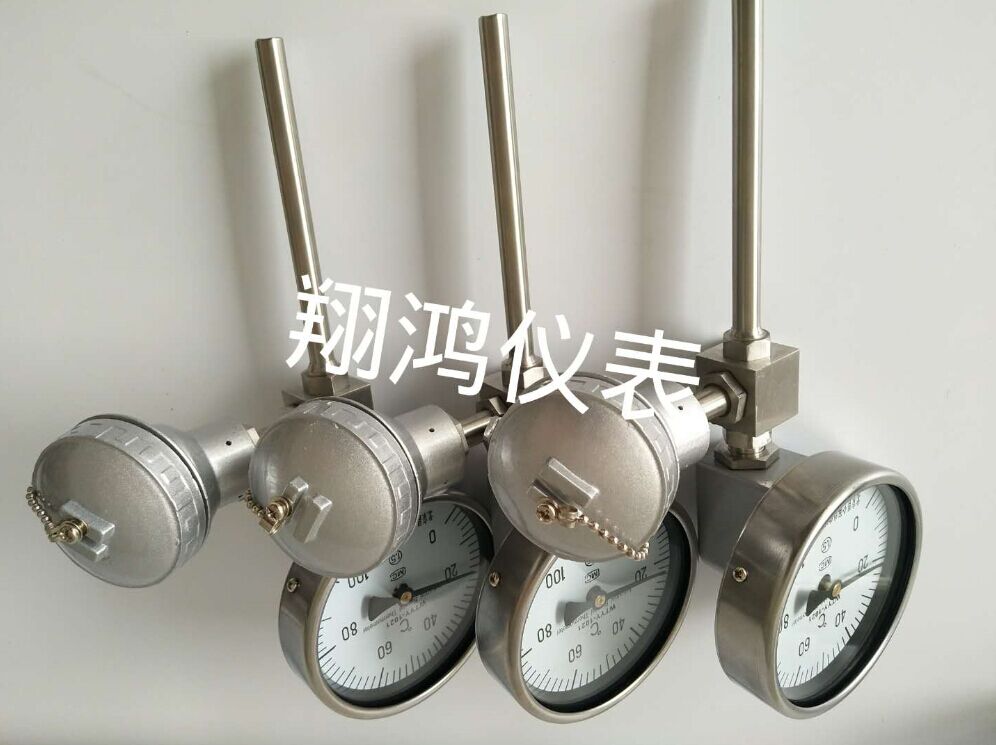

远传双金属温度计WSSP-411
2017/11/30
带热电阻（热电偶）双金属温度计既满足现场测温需求，亦满足远距离传输需求，远传双金属温度计可以直接测量各种生产过程中的-40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
性能:
1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
2、具有远传输出电阻信号（PT100）/热电偶或者4~20mA信号，抗震性，耐腐蚀性及大功率开关信号等多种功能。
3、结构形式与国际同类产品相同，可替代进口。
技术参数:
1、测温范围 -40～600℃
2、环境温度 -10～55℃
3、相对湿度 ≤95％
4、精度等级 （表盘精度）：Ф60 2.5级 Ф100、Ф150 1.5级
输出精度：PT100 A级 热电偶 II级
5、时间常数 ≤60Ｓ
6、探头耐压 ≤6Mpa （根据工作压力选择）
7、探头直径≥φ8 可动外螺纹:M27*2或者用户要求
8、热电阻PT100 热电偶K、E或4-20mA电流输出
9、防护等级：IP55
产品选型
| WSS |
|
|||||||
|
表盘功能 |
|
|
空为正常的双金属温度计 |
|||||
|
|
N |
|
表盘耐震 |
|||||
|
|
X |
|
表盘带电接点（仅限于Ф100） |
|||||
|
信号输出 |
P |
|
PT100 三线制输出 |
|||||
|
|
E |
|
E分度号 两线制输出 |
|||||
|
|
K |
|
K分度号 两线制输出 |
|||||
|
|
B |
|
4~20mA信号输出 |
|||||
|
表盘公称直径 |
-3 |
|
Φ60 |
|||||
|
|
-4 |
|
Φ100（常用） |
|||||
|
|
-5 |
|
Φ150 |
|||||
|
表盘形式 |
0 |
|
轴向（直型） |
|||||
|
1 |
|
径向（角型） |
||||||
|
8 |
|
万向（可调角型） |
||||||
|
安装固定形式 |
0 |
|
无固定装置 |
|||||
|
1 |
|
可动外螺纹 |
||||||
|
2 |
|
可动内螺纹 |
||||||
|
3 |
|
固定螺纹 |
||||||
|
4 |
|
固定法兰 |
||||||
|
5 |
|
卡套螺纹 |
||||||
|
6 |
|
卡套法兰 |
||||||
|
接线盒形式 |
|
|
空白为防水接线盒 |
|||||
|
B |
|
隔爆接线盒 |
||||||
a 型号
b 热电偶/热电阻分度号
c 热电偶/热电阻精度等级
d 双金属温度计精度等级
e 测温范围
f 安装固定形式
g 保护管材质
h 插入长度
例A：热电偶双金属温度计，轴向型，E型 I级 测温范围0-400℃。活动螺纹M27x2，保护管316插入长度300mm.即为：WSSE-401 0-400℃ l=300mm I级 保护管316
|
|
|
|
|
|
