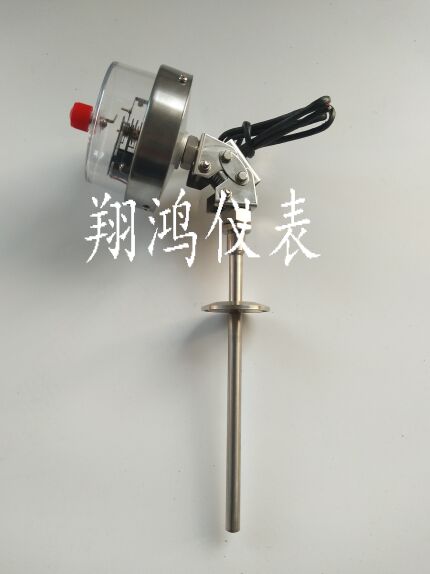

万向型电接点双金属 WSSX-481

2017/11/6

　WSSX-481双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。双金属温度计是用于测量中，低温的现场仪表，可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。
工作原理

　　WSSX系列电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开时的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警目的，应符合JB/T8803 1998标。

参数与规格：

测温范围：-60-500℃

精度等级：1.5级，接点动作误差差限为示值基本误差限的1.5倍

温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm。

尾管长度：75－2000mm。

尾管直径：分别为φ6、φ8、φ10（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）。

安装部分螺纹:M16X1.5、M27X2、G1/2、G3/4，尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。

防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出

??????????口前水压不小于心不2Kg/CM2）历时5分钟，不得有水渗入温度计外壳内部，

??????????符合IP65标准。

接点额定功率：10VA

接点高工作电压：～380V或220V

接点高工作电流：1A（无感负载）

工作电压宜在大于15V小于48V的情况下使用。

型号表示

W	S	S	规格					内容
温度仪表	金属膨胀式	双金属	X	带电接点
			电接点	-
					4	?100
					5	?150
					标度盘公称直径	0	角型　亦称轴向型
						1	直型　亦称径向型
						8	万向型
						5	热套式角型
						6	热套式直型
						7	热套式万向型
						结构形式	1	可动外螺纹接头
							2	可动内螺纹接头
							3	可动法兰
							安装方式
W	S	S	□	-	□	□	□

万向型电接点双金属 WSSX-481
